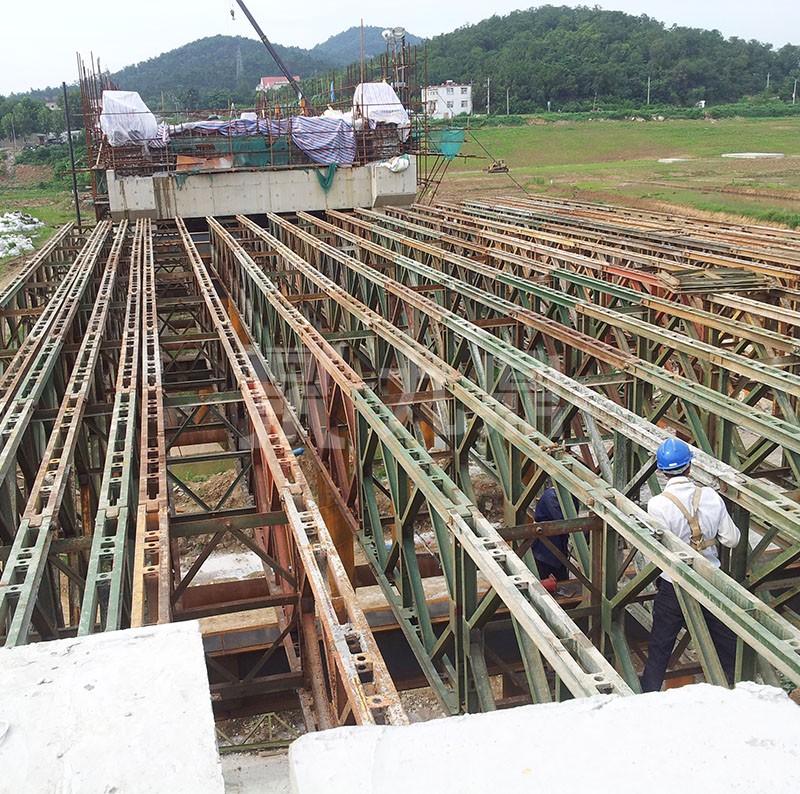

現澆梁支撐采用鋼托梁，在鋼托梁上再設置楞子，梁底模板釘擱在楞上，梁側模板內外楞用鋼楞或鋼木楞混合使用，這種支撐體系存在梁側模板外楞無法與梁底的托梁直接進行有效連接。現澆梁支撐包括梁模板豎向支撐框架、頂托、托梁、梁模板，其中頂托設置于梁模板豎向支撐框架上，托梁設置于頂托上，梁模板設置于托梁上；梁模板的側模外楞采用復數個穿梁螺栓幅進行對拉固定，穿梁螺栓幅穿過側模內楞的間隙。
穿梁螺栓幅的兩端設置有支撐卡件進行固定，該支撐卡件位于側模內楞的間隙內。梁模板豎向支撐框架包括支撐立桿、水平桿，支撐立桿與水平桿均采用鋼管。撐腳撐在梁側模外側面，該撐腳上還設置有一螺孔，卡板卡在側模外楞的內側面；穿梁螺栓幅穿過撐腳上的螺孔。穿梁螺栓幅的外表面還套設有套管，梁模板框架的支撐立桿與水平桿均采用鋼管，在使用時可以對梁兩側模板單根外楞鋼管進行對拉固定。
水平桿沿著豎向按一定間距縱橫向設置，并與支撐立桿通過扣件連接形成整體；梁模板包括梁側模、梁底模、側模外楞，梁側模與側模外楞之間間隔地設置有側模內楞。梁底模與托梁之間間隔地設置有底模內楞。梁底模是釘擱在底模內楞上，側模內楞是采用矩形木楞且水平向布置在梁側模外側面，側模內楞至少設置兩道以上；側模外楞是采用與鋼管托梁相同直徑的圓形鋼管且按一定間距豎向布置在側模內楞外側面。
側模外楞下部用的鋼管扣件與鋼管托梁進行扣接固定，夾持住側模內楞，防止梁側模下部變形和移位；側模外楞上部采用穿梁螺栓幅對拉固定、固定時穿梁螺栓幅兩端各安裝支撐卡件，支撐卡件的撐腳撐在梁側模外側面，支撐卡件的卡板卡在側模外楞內側面；穿梁螺栓幅兩端上的螺母旋入穿梁螺栓幅兩端的螺絲旋緊即可固定，保證梁側模板上部不變形不移位；穿梁螺栓幅在梁斷面范圍設套管，方便于穿梁螺栓幅。
