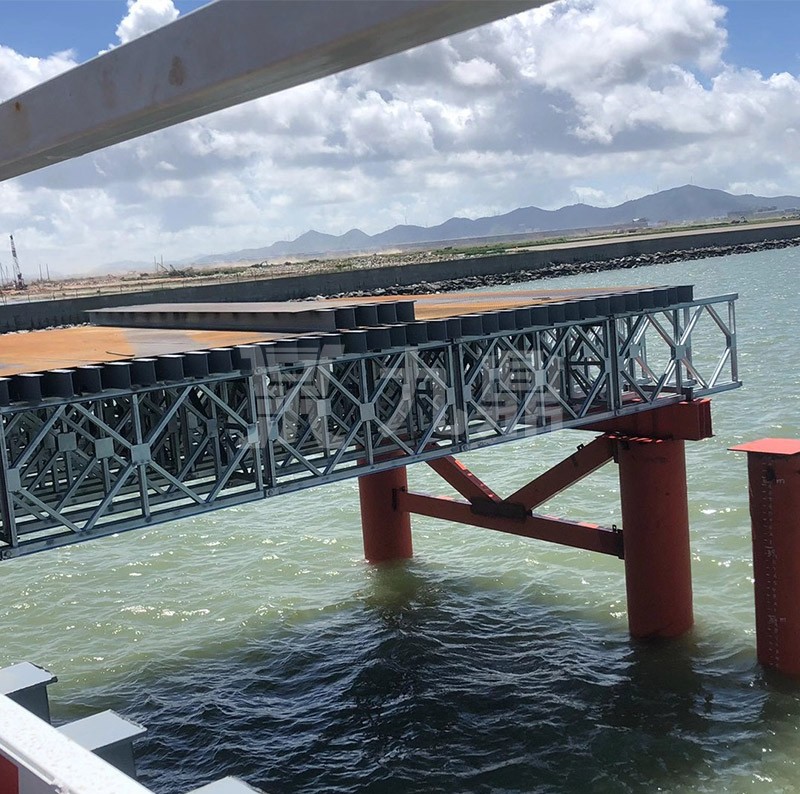

貝雷鋼橋吊點需讓工字鋼均衡吊裝，銜接系及鋼管柱撤除，人工切斷與鋼管的銜接，將鋼管柱與根基預埋鋼板切斷，撤除鋼管柱。貝雷鋼橋主梁在空曠場地內拼裝，下面墊枕木，用吊車將貝雷逐片吊起，用桁架銷子相互連接接長。在檢測貝雷桁架的限載荷，逐級增加外載荷，直到其強度接近限度。
貝雷片由上、下弦桿、豎桿及斜桿焊接而成，在下弦桿上，焊有圓孔的鋼板，在上、下弦桿內有供與加強弦桿和雙層桁架連接的螺栓孔；貝雷桁架組合門式起重機采用拆卸式公路鋼橋構件組裝龍門架，跨度和柱高度可調，以滿足不同的任務場地，貝雷片拼裝示意圖可以明確安裝的各個部分，快速便捷進行施工搭建；
在陰、陽頭上都有銷子孔，兩節桁架拼接時，將一節的陽頭插入另一節的陰頭內，對準銷子孔插上銷子。桁架銷子用于連接桁架。在銷子的一端有一個小圓孔，安裝時插入保險卡，以防止銷子脫落。銷子頂端有一凹槽，方向與小圓孔方向一致，安裝時使凹槽與上、下弦桿平行，以使保險卡順利插入銷子孔內。
加強弦桿一頭為陰頭，另一頭為陽頭，在加強弦桿的中間設有支撐架孔和弦桿螺栓孔，加強弦桿與桁架上、下弦桿的連接。設置加強弦桿的目的，在于提高桁架的抗彎能力，充分發揮桁架腹桿的抗剪作用。由于貝雷鋼橋梁端部彎矩很小，故頭、尾節桁架不需設加強弦桿。
