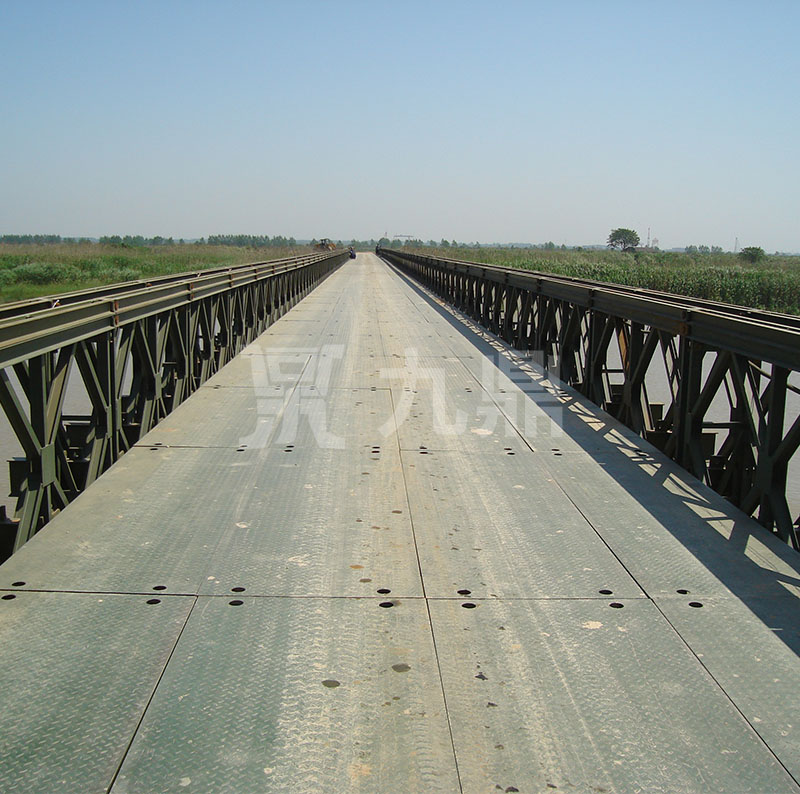

每個桁架同一側端的立桿上只應安裝一個連接板，頭尾段應安裝在端柱上。貝雷橋在加強弦桿的中間設有支撐架孔和弦桿螺栓孔，加強弦桿與桁架上、下弦桿的連接，設置加強弦桿的目的，在于提高桁架的抗彎能力，可以充分發揮桁架腹桿的抗剪作用。
貝雷橋斜撐螺栓用于連接斜撐，氣動球閥的支架螺栓用于連接支架和連接板。由于貝雷橋梁端部彎矩很小，故連接桁架時不需設加強弦桿。凹槽與橋架之間的間距相同，橫梁就位后，橋架之間的間距相對固定，這樣的話大梁夾具無法承受較大的向上荷載。
在上、下弦桿內配有螺栓孔，用來加強弦桿及雙層桁架連接，在上弦桿內部，有連接支撐架的四個螺栓孔，中間兩個孔是用來供雙排或多排桁架同節連接使用，兩端的兩孔是跨節間連接用的。貝雷橋在銷子周圍涂油脂，以防雨水進入銷孔縫隙內，所有螺栓外露的絲扣也要涂油脂以防生銹。
鋼桁架桿件一般較細，布置節點時應盡量避免或減小局部彎矩。對桿件截面高度與長度比值較大的鋼桁架，在一定時應考慮節點剛性引起的桿件次應力。橋梁橋面設置在上弦，因此力主要通過上弦傳遞，也有的橋面設置在下弦，上弦之間仍需要連接，以減少上弦平面外計算的長度。
